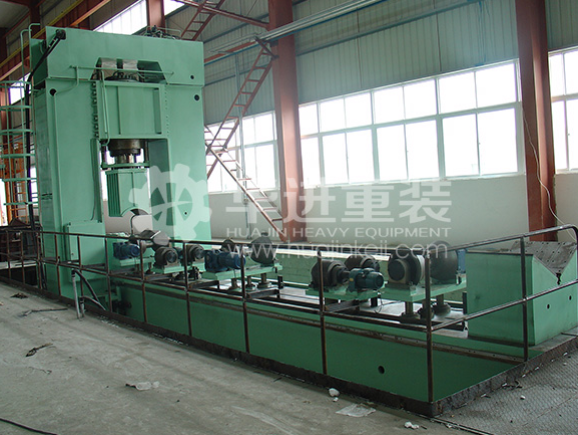

對直徑508-1422mm、厚度8-40mm、長度8-12.2m鋼管機械擴徑機電氣控制系統進行設計、優化和改進。機械式自動擴徑機,設備硬件先進,控制系統性能穩定,自動化程度高,報警及各種設備保護齊全;但存在設備結構復雜、電氣控制系統硬件、軟件維修困難,調試、編寫難度大,無法對超短、超長鋼管進行自動擴徑,超薄、超厚鋼管擴徑效率不理想的問題。通過自主學習,對德國擴徑機的工作流程、電氣設計、硬件配置和PLC程序進行了全面的了解掌握,在此基礎上根據生產需要對擴徑機進行了設計改造。

首先,給出了直縫埋弧焊管擴徑機的工作原理和流程,對擴徑機設備布局、各工序功能進行了描述,對擴徑過程中鋼管間歇遞送過程進行了技術分析、設計了控制方案。其次,確定了擴徑時鋼管長度測量、擴徑步數的計算方法、夾鉗臺車步進控制的技術要求。給出了擴徑機電氣硬件構成及電氣元件現場布置,控制系統電路設計,PLC硬件組態方案。再次,對擴徑機夾鉗臺車遞送鋼管相關程序進行了設計、編寫;優化了人機交互界面;將原英文、德文雙語言的人機界面程序設計編寫為中、英、德三種語言的操作程序。最后,對原電氣控制系統進行設計、程序編寫和優化改造后,實現了擴徑機針對超長、超短、薄壁、厚壁等不同規格直縫埋弧焊管的全自動擴徑;設備操作更加簡易,維護更加簡單;提高了鋼管擴徑精度和產品質量,提升了生產線運行效率。
